Descripción

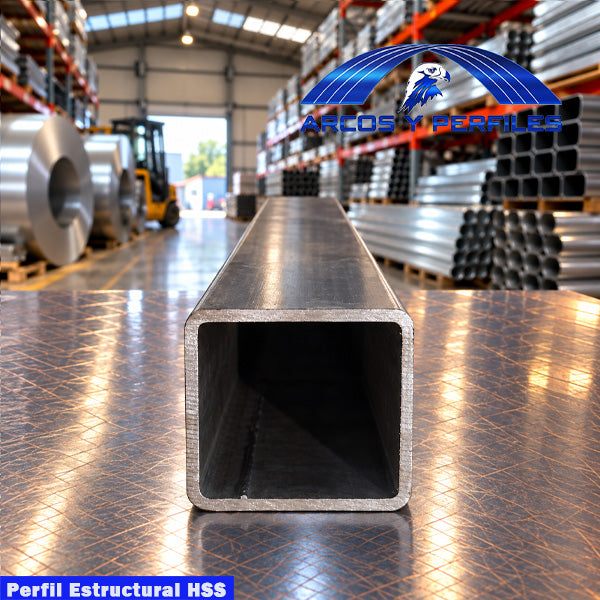

El perfil HSS ASTM A500 Grado B es una sección estructural hueca de acero disponible en configuración cuadrada y rectangular. Se utiliza para fabricar columnas, trabes, marcos, soportes y diferentes estructuras metálicas.
En Arcos y Perfiles manejamos perfiles HSS en piezas completas de 12.20 metros, con distintas dimensiones y espesores. El producto se cotiza por kilogramo de acuerdo con el peso correspondiente a cada medida.
Características principales
| Característica | Especificación |
|---|---|
| Producto | Perfil HSS de acero estructural |
| Significado | Hollow Structural Section |
| Sección | Cuadrada o rectangular |
| Fabricación | Perfil hueco formado en frío |
| Norma | ASTM A500 |
| Grado | B, sujeto a confirmación al cotizar |
| Largo comercial | 12.20 metros |
| Medidas | Desde 6 × 6″ hasta 16 × 16″ |
| Espesores | Desde 3/16″ hasta 5/8″ |
| Unidad de cotización | Kilogramo |
| Presentación | Pieza completa |
| Medidas especiales | Consultar disponibilidad |
Importante: el grado específico, certificado y propiedades mecánicas deben confirmarse al solicitar la cotización, especialmente para proyectos estructurales.
Medidas y espesores disponibles
Las siguientes presentaciones corresponden a la ficha técnica de Arcoperfiles. La disponibilidad puede cambiar según medida y existencia.
| Medida HSS | Espesores disponibles | Peso aproximado |
|---|---|---|
| 6 × 6″ | 3/16″ a 1/2″ | 21.62 a 52.44 kg/m |
| 8 × 4″ | 3/16″ a 1/2″ | 21.62 a 52.44 kg/m |
| 8 × 6″ | 3/16″ a 1/2″ | 25.42 a 62.58 kg/m |
| 8 × 8″ | 3/16″ a 5/8″ | 29.21 a 88.28 kg/m |
| 10 × 4″ | 3/16″ a 1/2″ | 25.42 a 62.58 kg/m |
| 10 × 6″ | 3/16″ a 1/2″ | 29.21 a 72.70 kg/m |
| 10 × 8″ | 3/16″ a 1/2″ | 33.01 a 82.83 kg/m |
| 10 × 10″ | 3/16″ a 5/8″ | 36.80 a 113.59 kg/m |
| 12 × 4″ | 3/16″ a 1/2″ | 29.21 a 72.70 kg/m |
| 12 × 6″ | 3/16″ a 1/2″ | 33.01 a 82.83 kg/m |
| 12 × 8″ | 3/16″ a 5/8″ | 36.80 a 113.59 kg/m |
| 12 × 12″ | 1/4″ a 5/8″ | 58.68 a 138.90 kg/m |
| 14 × 6″ | 5/16″ a 1/2″ | 60.05 a 92.95 kg/m |
| 14 × 10″ | 5/16″ a 1/2″ | 72.71 a 113.20 kg/m |
| 14 × 14″ | 5/16″ a 5/8″ | 85.36 a 164.23 kg/m |
| 16 × 8″ | 5/16″ a 1/2″ | 85.36 a 133.46 kg/m |
| 16 × 12″ | 5/16″ a 1/2″ | 98.03 a 153.50 kg/m |
| 16 × 16″ | 5/8″ | 189.55 kg/m |
Las medidas y pesos son referencias comerciales. Antes de comprar se debe confirmar existencia, espesor, peso teórico y grado requerido.
¿Cómo se calcula el peso de una pieza?
Peso de la pieza = peso por metro × 12.20 metros.
Ejemplo: un HSS de 6 × 6″ y 3/16″ con peso aproximado de 21.62 kg/m tendría un peso teórico de 263.76 kg por pieza.
¿Cómo se calcula el precio?
El precio publicado corresponde a un kilogramo, no a una pieza completa.
Precio de la pieza = peso total de la pieza × precio vigente por kilogramo.
El precio del acero puede cambiar; el importe final debe confirmarse al solicitar la cotización.
Principales aplicaciones
- Columnas de acero, trabes y marcos estructurales.
- Estructuras para arcotechos y soportes de cubiertas industriales.
- Naves industriales, bodegas y almacenes.
- Edificios comerciales, armaduras y cerchas.
- Marquesinas, pasarelas, puentes y postes estructurales.
- Bastidores para maquinaria y racks de almacenamiento.
- Estructuras arquitectónicas aparentes y refuerzos metálicos.
La medida, espesor y grado deben definirse mediante cálculo estructural según las cargas y condiciones del proyecto.
Ventajas del perfil HSS
Buena relación entre resistencia y peso
Su sección hueca distribuye el material alrededor del perímetro y proporciona eficiencia estructural.
Comportamiento ante torsión
Su geometría cerrada puede ofrecer mejor comportamiento torsional que determinados perfiles abiertos.
Resistencia en diferentes direcciones
Las secciones cuadradas presentan propiedades similares en ambos ejes y son útiles en columnas y elementos sometidos a esfuerzos en distintas direcciones.
Superficies planas
Facilitan la colocación de placas, conexiones, soldadura y elementos de fijación.
Acabado arquitectónico
Su forma cerrada y uniforme permite usarlo en estructuras aparentes con una presentación limpia.
HSS cuadrado
Tiene lados de la misma dimensión y se utiliza en columnas, postes, marcos y elementos que trabajan en diferentes direcciones. Se manejan medidas como 6 × 6″, 8 × 8″, 10 × 10″, 12 × 12″, 14 × 14″ y 16 × 16″.
HSS rectangular
Tiene dimensiones diferentes entre base y altura. Según su orientación y cálculo, puede emplearse en trabes, marcos, soportes y elementos sometidos a flexión. Hay presentaciones como 8 × 4″, 8 × 6″, 10 × 4″, 10 × 6″, 10 × 8″, 12 × 4″, 12 × 6″, 12 × 8″, 14 × 6″, 14 × 10″, 16 × 8″ y 16 × 12″.
Diferencia entre HSS y PTR
| Característica | Perfil HSS | PTR |
|---|---|---|
| Enfoque principal | Aplicaciones estructurales | Herrería y estructuras ligeras o intermedias |
| Dimensiones | Secciones de mayor tamaño | Generalmente secciones menores |
| Espesores | Espesores estructurales | Calibres y espesores más ligeros |
| Largo común en este catálogo | 12.20 m | Generalmente 6.10 m |
| Aplicaciones | Columnas, trabes y marcos | Portones, barandales y estructuras ligeras |
La selección debe considerar norma, grado, dimensiones, espesor y propiedades requeridas, no solo el nombre comercial.
Perfil HSS para estructuras de arcotecho
El HSS puede emplearse como columna, marco o soporte de un arcotecho. Su selección depende del claro, altura, separación entre marcos, peso de la cubierta, cargas de viento, terreno, placas base, anclas, ubicación y diseño de conexiones. Debe definirse mediante cálculo estructural.
Soldadura, perforación y conexiones
- Usar procedimientos de soldadura compatibles con el acero.
- Confirmar el grado del material y diseñar correctamente placas y conexiones.
- Evitar perforaciones no contempladas en el cálculo.
- Proteger zonas cortadas o soldadas.
- Trabajar con personal calificado y verificar alineación, nivelación y desplome.
Productos relacionados
Para completar su estructura consulte placa de acero, ángulo de acero, monten, solera y canalón de acero. También puede conocer nuestro servicio de arcotecho.
Información necesaria para solicitar una cotización
- Forma cuadrada o rectangular.
- Medida exterior y espesor.
- Largo y cantidad de piezas.
- Grado o especificación del acero.
- Requerimiento de certificado, si aplica.
- Lugar de entrega.
- Si requiere una longitud diferente de 12.20 m.
Preguntas frecuentes
¿Qué significa HSS?
Hollow Structural Section, que en español significa sección estructural hueca.
¿Qué formas se manejan?
Perfiles cuadrados y rectangulares.
¿Cuál es el largo de una pieza?
La presentación comercial es de 12.20 metros. Para otras longitudes, consulte disponibilidad.
¿Cómo se vende?
Se cotiza por kilogramo y se suministra en piezas completas de 12.20 metros.
¿El precio publicado corresponde a una pieza?
No. Corresponde a un kilogramo; el precio de la pieza depende de su medida, espesor y peso total.
¿Cuál es la diferencia entre medida y espesor?
La medida indica las dimensiones exteriores, por ejemplo 8 × 8″. El espesor indica el grosor de las paredes, por ejemplo 1/4″ o 3/8″.
¿Se puede usar como columna?
Sí, pero la dimensión y el espesor deben definirse mediante cálculo estructural.
¿Se puede soldar?
Sí, con un procedimiento compatible con el grado del acero y el diseño estructural.
¿El HSS es igual al PTR?
No necesariamente. Deben compararse las especificaciones de cada producto.
¿Se pueden solicitar cortes o medidas diferentes?
Debe consultarse la disponibilidad y las condiciones al cotizar.
