Multipanel para cubierta de 1½″ calibre 26/28

Panel aislado para techo tipo Multytecho

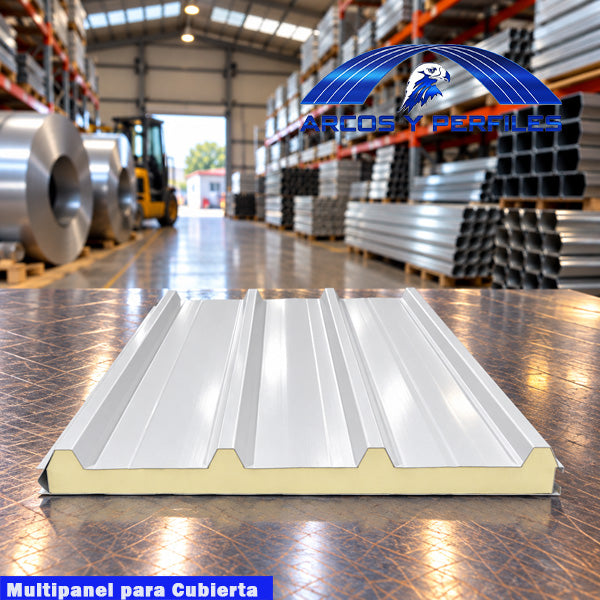

El Multipanel para cubierta es un sistema prefabricado compuesto por dos caras de lámina de acero Pintro y un núcleo de espuma rígida de poliuretano.

Integra en una sola pieza la cubierta exterior, el aislamiento y el acabado interior, ayudando a reducir la transferencia de calor y ruido frente a una cubierta fabricada únicamente con lámina metálica.

Cuenta con unión longitudinal hembra-macho y una tapajunta que cubre la fijación entre piezas. En Arcos y Perfiles comercializamos Multipanel con núcleo de 1½ pulgadas, láminas calibre 26/28, ancho efectivo de 1 metro y largos de 2.5 a 12.2 metros. Se cotiza por metro lineal.

Características del Multipanel para cubierta

• Producto: Panel aislado para cubierta.
• Tipo: Panel sándwich para techo.
• Espesor del núcleo: 1½ pulgadas (38.1 mm).
• Núcleo aislante: Espuma rígida de poliuretano.
• Cara exterior: Lámina Pintro calibre 26.
• Cara interior: Lámina Pintro calibre 28.
• Ancho efectivo: 1.00 metro.
• Largos disponibles: De 2.5 a 12.2 metros.
• Unión: Ensamble longitudinal hembra-macho.
• Fijación: Cubierta mediante tapajunta.
• Unidad de venta: Metro lineal.
• Aplicación: Cubiertas metálicas con aislamiento térmico.

Cada metro lineal proporciona aproximadamente un metro cuadrado de cobertura nominal. El cálculo final debe considerar largos completos, distribución, pendientes, traslapes, cortes y desperdicios.

¿Cómo está compuesto?

Cara exterior

Lámina de acero Pintro calibre 26 que forma la superficie expuesta. Su geometría acanalada ayuda a conducir el agua pluvial y aporta rigidez.

Núcleo aislante

Espuma rígida de poliuretano de 1½ pulgadas que proporciona aislamiento térmico y ayuda a disminuir la transmisión de ruido. No debe presentarse como completamente insonoro.

Cara interior

Lámina de acero Pintro calibre 28 que protege la parte inferior del núcleo y proporciona un acabado terminado hacia el interior.

Sistema de unión y tapajunta

Los paneles se conectan longitudinalmente mediante un ensamble hembra-macho. Después de fijarlos a la estructura se coloca una tapajunta sobre las crestas laterales para cubrir las fijaciones, proteger la unión y dar continuidad visual.

La tapajunta, tornillería, selladores y demás accesorios deben especificarse en la cotización para confirmar si se incluyen o se suministran por separado.

Ventajas

• Integra cubierta, aislamiento y acabado interior.
• Proporciona aislamiento térmico y ayuda a reducir el ruido.
• Disminuye la ganancia de calor frente a una lámina sin aislamiento.
• Facilita una instalación modular con unión hembra-macho.
• La tapajunta cubre los puntos de fijación.
• Proporciona un acabado interior limpio.
• Puede reducir los tiempos de construcción.
• Disponible en largos adaptados al proyecto.
• Su ancho efectivo de un metro facilita el cálculo de cobertura.

El comportamiento térmico, acústico y estructural depende del espesor, instalación, uniones, condiciones del edificio y diseño completo de la cubierta.

Principales aplicaciones

• Naves industriales, bodegas, almacenes y centros de distribución.
• Talleres, edificios comerciales y tiendas de autoservicio.
• Restaurantes, oficinas, casetas y módulos prefabricados.
• Estacionamientos techados, espacios deportivos y escuelas.
• Laboratorios, áreas de producción y ampliaciones.
• Construcciones que requieren aislamiento térmico.

En cámaras frigoríficas o espacios con temperatura controlada debe revisarse si el espesor de 1½ pulgadas cumple el nivel de aislamiento requerido.

Multipanel calibre 26/28

La especificación 26/28 indica que la cara exterior es calibre 26 y la interior calibre 28. No significa que todo el panel sea calibre 26 ni que el núcleo tenga ese espesor. Las 1½ pulgadas corresponden a la espuma aislante.

Multipanel de 1½ pulgadas

El núcleo de 1½ pulgadas equivale aproximadamente a 38.1 mm. La selección debe considerar temperatura exterior e interior, uso del inmueble, exposición solar, ventilación, humedad, equipos, requerimientos energéticos y ubicación.

Diferencia entre Multipanel y lámina R-101

El Multipanel integra dos caras metálicas, núcleo aislante y acabado interior. La lámina R-101 es una sola lámina acanalada y no incorpora aislamiento por sí misma. El Multipanel conviene cuando se busca mayor control térmico, acabado interior y menor transmisión de ruido.

Pendiente de la cubierta

Se recomienda una pendiente mínima del 5% en condiciones normales. Cubiertas con menor pendiente, cambios de dirección, traslapes especiales o condiciones particulares requieren revisión técnica.

Capacidad estructural y separación entre apoyos

No existe un solo claro permitido para todas las instalaciones. La separación debe definirse considerando espesor, calibres, número de apoyos, viento, mantenimiento, longitud, ubicación, altura, montaje y tablas del fabricante.

No debe seleccionarse la separación entre polines únicamente por experiencia o comparación con otra obra.

Recomendaciones de instalación

• Revisar planos, pendiente, alineación y separación de apoyos.
• Considerar la dirección predominante de lluvia y viento.
• Usar tornillería y accesorios compatibles.
• Sellar correctamente uniones, traslapes y penetraciones.
• Instalar la tapajunta después de las fijaciones.
• No arrastrar los paneles ni dañar el acabado Pintro.
• Retirar rebabas y proteger los cortes expuestos.
• No concentrar cargas ni caminar sobre áreas sin apoyo.
• Utilizar equipo de seguridad y personal capacitado.

Los paneles deben almacenarse elevados, protegidos de la humedad y con ventilación para evitar condensación.

Resistencia al fuego

La espuma rígida de poliuretano no debe anunciarse automáticamente como retardante al fuego. Las configuraciones especiales deben solicitarse expresamente y comprobarse mediante su ficha y certificación. La presentación estándar no debe considerarse resistente o retardante al fuego sin dicha certificación.

¿Cómo calcular el material?

Como el ancho efectivo es de un metro, la cantidad inicial de piezas puede calcularse dividiendo el ancho de la cubierta entre 1 metro. Después se define el largo de cada pieza según la vertiente.

Por ejemplo, una cubierta de 10 metros de ancho con piezas de 8 metros puede requerir aproximadamente 10 paneles de 8 metros por vertiente, antes de ajustes, cortes o condiciones particulares.

Información necesaria para cotizar

• Ancho y largo de la cubierta.
• Largo y cantidad de paneles.
• Número de vertientes y pendiente.
• Espesor, calibres y color.
• Ubicación, acceso y descarga.
• Tapajuntas, tornillería y selladores.
• Remates, canalones y cumbreras.
• Necesidad de instalación.

Preguntas frecuentes

¿Qué es el Multipanel para cubierta?

Es un panel prefabricado con dos láminas Pintro y núcleo de poliuretano para cubiertas con aislamiento térmico.

¿Qué espesor manejan?

Núcleo de 1½ pulgadas, equivalente aproximadamente a 38.1 mm.

¿Qué significa calibre 26/28?

La cara exterior es calibre 26 y la interior calibre 28.

¿Cuál es su ancho efectivo?

Un metro.

¿Qué largos están disponibles?

De 2.5 a 12.2 metros, sujetos a disponibilidad y transporte.

¿Cómo se vende?

Por metro lineal; debido al ancho efectivo, equivale aproximadamente a un metro cuadrado de cobertura nominal.

¿Incluye la tapajunta?

Debe confirmarse en la cotización. Tapajunta, fijaciones, selladores y remates no se consideran incluidos salvo indicación expresa.

¿Puede utilizarse para muros?

Esta presentación está diseñada principalmente para cubiertas. Para muros existen paneles con geometrías específicas.

¿Es resistente al fuego?

No debe considerarse resistente o retardante al fuego sin certificación específica.

¿Cuál es el claro máximo entre apoyos?

Depende de cargas, espesor, configuración y apoyos. Debe revisarse en las tablas del fabricante y el cálculo del proyecto.

Solicita tu cotización indicando medidas, cantidad de piezas y ubicación de la obra.
