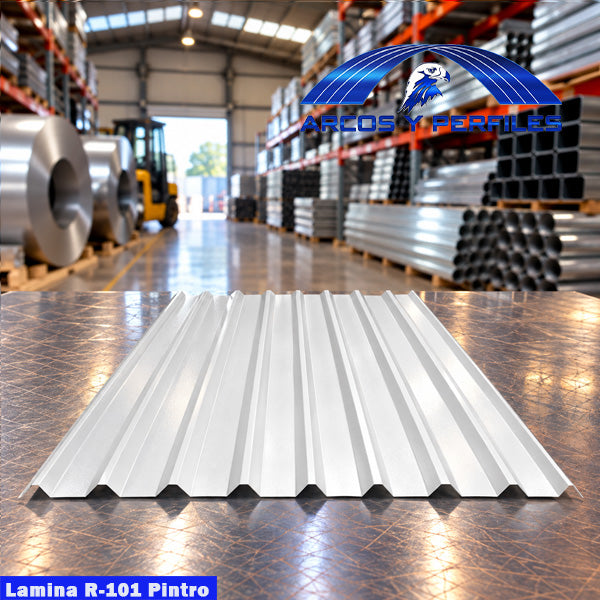

Lámina R-101 Pintro calibre 24 y 26

La lámina R-101 Pintro es un perfil acanalado trapezoidal de acero diseñado para utilizarse en cubiertas, muros y faldones de naves industriales, bodegas, almacenes y diferentes construcciones metálicas.

Su geometría proporciona un ancho efectivo de 100.8 cm y un peralte aproximado de 2.46 cm. Se instala mediante un sistema de fijación expuesta, utilizando tornillos adecuados y arandelas de neopreno para sujetar la lámina a la estructura.

En Arcos y Perfiles comercializamos lámina R-101 Pintro en calibres 24 y 26, con largos de 2 a 12 metros. El producto se vende por metro lineal y se fabrica o suministra de acuerdo con las medidas requeridas para cada proyecto.

Características de la lámina R-101 Pintro

• Producto: Lámina acanalada de acero.
• Perfil: R-101.
• Geometría: Trapezoidal.
• Acabado: Pintro.
• Calibres disponibles: 24 y 26.
• Ancho efectivo: 100.8 cm.
• Peralte aproximado: 2.46 cm.
• Largos disponibles: De 2 a 12 metros.
• Sistema de fijación: Expuesta.
• Unidad de venta: Metro lineal.
• Aplicaciones: Cubiertas, muros y faldones.
• Color: Sujeto a disponibilidad.

Debido a su ancho efectivo, cada metro lineal de lámina R-101 cubre aproximadamente 1.008 m² antes de considerar cortes, traslapes transversales, ajustes y desperdicios.

¿Qué es la lámina R-101?

La R-101 es una lámina de acero perfilada con acanalado trapezoidal. Sus nervaduras aportan rigidez y facilitan la conducción del agua sobre cubiertas correctamente diseñadas. El número 101 hace referencia comercial a su ancho de cobertura aproximado, cercano a 1.01 metros.

Se utiliza principalmente en sistemas donde la lámina se fija directamente a polines, montenes u otros elementos estructurales mediante tornillos visibles.

Acabado Pintro

El acabado Pintro se aplica industrialmente sobre el acero recubierto y proporciona una superficie pintada, uniforme y adecuada para elementos visibles.

• Buena presentación arquitectónica.
• Superficie uniforme y protección adicional para el acero.
• Aplicación en cubiertas y fachadas.
• Menor necesidad de pintura posterior.
• Compatibilidad con construcciones industriales y comerciales.

La duración del acabado depende del ambiente, almacenamiento, manejo, cortes, fijaciones, instalación y mantenimiento. Los rayones, rebabas metálicas y cortes sin protección pueden afectar el comportamiento de la superficie.

Principales aplicaciones

• Cubiertas de naves industriales, bodegas, almacenes y talleres.
• Estacionamientos, cobertizos, casetas y locales comerciales.
• Fachadas metálicas, faldones y muros de bodegas.
• Muros tímpano, divisiones y ampliaciones.
• Tejabanes, granjas y construcciones agroindustriales.
• Edificios prefabricados.

La selección del calibre, separación entre apoyos y sistema de fijación debe responder a las condiciones particulares del proyecto.

Lámina R-101 calibre 24

El calibre 24 tiene mayor espesor y peso que el calibre 26. Puede seleccionarse cuando el proyecto requiere mayor rigidez o cuando las condiciones de carga, separación entre apoyos o exposición al viento así lo determinan.

Su utilización debe revisarse considerando la separación entre polines, longitud de las piezas, altura de la construcción, velocidad del viento, ubicación del inmueble, pendiente, cargas de mantenimiento y distribución de las fijaciones.

Lámina R-101 calibre 26

El calibre 26 es más ligero que el calibre 24 y se utiliza ampliamente en cubiertas y muros metálicos. Puede ser conveniente para construcciones ligeras y proyectos con separaciones entre apoyos compatibles con su capacidad.

No debe elegirse únicamente por su menor peso o precio; el cálculo debe confirmar que responde adecuadamente a las cargas y condiciones de la obra.

Diferencia entre calibre 24 y calibre 26

La R-101 calibre 24 es más gruesa, rígida y pesada. La calibre 26 es más ligera y facilita el manejo, pero normalmente requiere revisar con mayor cuidado la separación entre apoyos y las condiciones de viento. Ningún calibre es automáticamente mejor para todos los proyectos.

Sistema de fijación expuesta

La R-101 utiliza fijaciones visibles que atraviesan la lámina y se sujetan directamente al polín o estructura de soporte. Normalmente se emplean tornillos autotaladrantes con arandela de neopreno, que ayuda a sellar el punto de perforación cuando se instala con el apriete correcto.

• Utilizar tornillos compatibles y arandelas en buen estado.
• Colocar las fijaciones de acuerdo con el patrón especificado.
• Evitar tornillos inclinados, flojos o con apriete excesivo.
• Revisar el apriete y sellar correctamente los puntos especiales.

¿La R-101 evita filtraciones?

La geometría favorece el desagüe, pero el perfil por sí solo no garantiza que una cubierta sea impermeable. El desempeño depende de la pendiente, longitud de la vertiente, traslapes, fijaciones, arandelas, selladores, remates, canalones y calidad de la instalación.

Pendiente y traslapes

La R-101 no debe instalarse como una cubierta prácticamente plana. Como referencia, la ficha técnica consultada contempla una pendiente mínima del 10% y un traslape transversal mínimo recomendado de 20 cm. Las condiciones específicas deben verificarse antes de instalar.

Cuando sea posible, se recomienda fabricar las láminas en largos completos de vertiente para reducir los traslapes transversales.

Diferencia entre R-101 y KR-18

La R-101 tiene perfil trapezoidal, ancho efectivo aproximado de 100.8 cm y fijación expuesta. Es práctica para cubiertas, muros y faldones. La KR-18 es un perfil engargolado de ancho efectivo aproximado de 45.72 cm, utiliza clips de fijación oculta y se orienta principalmente a cubiertas donde se busca reducir perforaciones expuestas.

Diferencia entre R-101 y Multipanel

La R-101 está formada por una sola lámina de acero y no incorpora aislamiento térmico por sí misma. El Multipanel está compuesto por dos caras metálicas y un núcleo aislante de poliuretano. La R-101 puede combinarse con sistemas de aislamiento colocados por separado.

Recomendaciones de instalación

• Verificar medidas, sentido de colocación y pendiente.
• Alinear los apoyos y comprobar la separación entre polines.
• Utilizar tornillos y arandelas apropiados y respetar los traslapes.
• Colocar sellador cuando lo especifique el sistema.
• Proteger los cortes y retirar rebabas y virutas metálicas.
• Evitar arrastrar las láminas o usar herramientas que dañen la pintura.
• Pisarlas únicamente en zonas correctamente apoyadas y utilizar equipo de protección para trabajo en altura.

Recomendaciones de almacenamiento

• Almacenar bajo techo, sobre tarimas y lejos del suelo.
• Mantener las láminas secas y evitar acumulaciones de agua entre piezas.
• Protegerlas contra golpes y rayones.
• No mantenerlas por periodos prolongados en paquetes húmedos.
• Manipularlas con guantes limpios y levantarlas sin arrastrarlas.

¿Cómo calcular la cantidad de lámina?

Para un cálculo preliminar, divide el ancho de la superficie entre el ancho efectivo de la R-101:

Cantidad aproximada de piezas = ancho de la cubierta ÷ 1.008 m

Después deben considerarse el número de vertientes, largo de cada pieza, ajustes, traslapes transversales, cortes, desperdicio, remates y canalones. El cálculo definitivo debe realizarse con las dimensiones completas de la construcción.

Información necesaria para cotizar

• Calibre 24 o 26.
• Largo y cantidad de piezas.
• Color requerido y uso en cubierta o muro.
• Dimensiones de la superficie y número de vertientes.
• Ubicación de la obra y condiciones de entrega y descarga.
• Necesidad de tornillería, remates, canalones, selladores o instalación.

Preguntas frecuentes

¿Cuál es el ancho efectivo de la R-101?

El ancho efectivo o poder cubriente es de aproximadamente 100.8 cm.

¿Cuál es su peralte?

El perfil tiene un peralte aproximado de 2.46 cm.

¿Qué calibres manejan?

Manejamos lámina R-101 Pintro en calibres 24 y 26.

¿Qué largos están disponibles?

Se suministra en largos de 2 a 12 metros, de acuerdo con los requerimientos y disponibilidad.

¿Cómo se vende?

Se cotiza por metro lineal.

¿Qué colores manejan?

Los colores deben confirmarse al solicitar la cotización, ya que están sujetos a disponibilidad.

¿Incluye tornillos?

La tornillería, arandelas, selladores y remates deben confirmarse en la cotización. No se consideran incluidos salvo que se indiquen expresamente.

¿Puede utilizarse en muros?

Sí. La R-101 puede utilizarse en muros, fachadas y faldones, además de cubiertas.

¿Tiene aislamiento térmico?

No. Es una lámina sencilla de acero. Si el proyecto requiere aislamiento debe incorporarse un sistema adicional o considerar un panel aislado.
